血氧部分性能介绍：
l
外置式模拟手指，可以方便连接任何血氧类检测仪器；
l
是一款透射式多功能光学模拟仪，内置常用的BCI、Nellcor，Minary，Masimo四种波形曲线；
l
血氧饱和度模拟范围：
80%、85%、90%、98%，
4点数值检测校准，误差<=1%；
60%、65%、70%、75%，
4点数值检测校准，误差<2%；
l
脉率模拟范围：
30、60、80、100、120、160、180、240bpm
共8个测试点，误差<=1bpm；
脉搏强度范围：
1%、2%、4%、5%、10%、20%
注：市面上面常见的大厂家生产的血氧类产品，采用的曲线大多数是NELLCOR曲线，少量的是BCI，迈瑞系列产品请选择对应的Minary曲线；监护仪如果标注有MASIMO标志的仪器，请使用对应的MASIMO曲线。由于产品的数据库不一定涵盖国内外所有的仪器，因此可能对一些仪器的血氧不能进行检测或者检测数值有差距，欢迎反馈到我公司进行产品改进及升级！

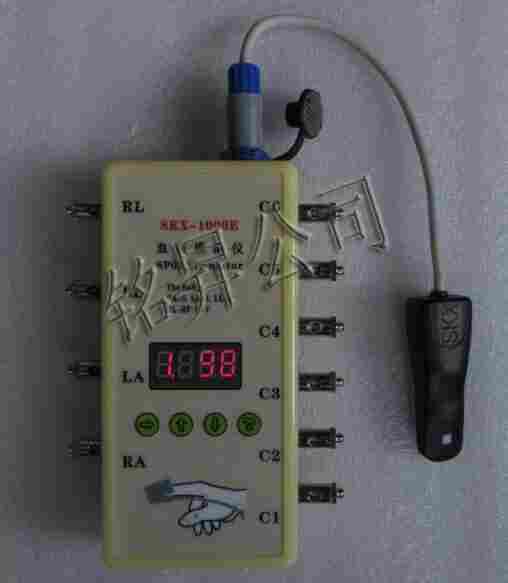

SKX-1000E
+ 特点如下：
1、 在SKX-1000D+的基础上，增加了心电（ECG）、呼吸（Resp）的功能。
2、 具有10个心电类产品的万用接头，方便连接检测各种心电类产品的性能。
心电部分性能介绍：
l
正常的心电波形，可以输出不同幅度及种类的12导同步波形，II，III，AvR，AvL，AvF，V1，V2，V3，V4，V5，V6；
l
正反方向的心率检测波形,用于检测心率范围；
l 方波，使用方波测量扫描速度；
l 正弦波，测量幅频特性；
l 可改变T波幅度，心率数值，R波幅度，R波宽度的模拟QRS波形，通过改变R波的宽度来模拟成人或者儿童或者新生儿的心电波形；
l 通过RA-LL标准II导联输出呼吸波形，基线阻抗固定为1K，阻抗变化大约为2Ω的阻抗呼吸波形，并可改变呼吸率的数值；
l 可以设置心电波形信号幅度；
l 具有脉冲宽度可以连续调整的脉冲起搏信号，用于检测ECG的脉冲起搏能力；
第二章：仪器使用时的注意事项
1、因为血氧饱和度检测时需要对应的是光学信号，因此在使用本模拟仪时，请尽量避免在强光照射下进行检测，可能引起数值的偏差，特别是数字血氧进行检测时，必要的时候可以使用一些遮光设施进行光线遮挡；
2、本模拟仪的模拟手指具有正反（或者上下）的方向性，只有且必需在方向正确的前提下，才能进行正常的工作；
3、当模拟仪工作时，如果连接使用充电器，则可能增加ECG波形的工频干扰，一般情况下，仪器的心电模块部分会过滤这部分干扰，呼吸波形的干扰可能大一些，会产生并叠加正弦波信号，血氧饱和度的模拟波形，也会引起波形叠加工频干扰；
4、本模拟仪上电后自动产生血氧饱和度数值为98，脉率为80,脉搏强度为5%，NELLCOR曲线的血氧参数数据和代码是6的正常心电波形、呼吸率为15bpm的呼吸波形；
5、当连续一分钟内没有按键操作时，屏幕将会自动关闭，按任一按键后屏幕恢复显示，在
屏幕关闭后，指示灯开始工作，每5秒闪烁一次；屏幕恢复显示后，指示灯停止闪烁；
6、当使用NELLCOR或者迈瑞曲线时，请必须选择660nm/905nm的血氧探头，这样易于和
临床数据保持一致性；当使用BCI曲线时，请使用660nm/940nm的血氧探头，这样易
于和临床数据保持一致性；当选择MASIMO曲线时，请使用MASIMO原装探头。
SKX-1000+模拟仪的待机工作时间
1、当电量显示为0%的时候开机状态下，模拟仪可以再工作1分钟后自动关机，如果选择任意按键，则定时关机进行延时，直至1分钟内无按键处理后自动关机；
2、当电量显示为10%的时候开机状态下，模拟仪可以再工作5分钟后自动关机，如果选择任意按键，则定时关机进行延时，直至5分钟内无按键处理后自动关机；
3、当电量低于0%时模拟仪，将不能再次开机；
心电部分的接法：
1、
心电图机接法：RA-R(右手)，LA-L（左手），LL-F（左腿），RL-RF（N）（右腿），C1—C6胸导
2、
监护仪接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色），RL-右脚（绿色），C1—C6胸导（棕色）
3、
三导联接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色）
4、
欧标对应接法：L-LA R-RA
RF(N)-RL F-LL C-V
5、
本模拟仪开机时默认II导联幅度是1mV，在心率检测波形、方波、正弦波、QRS波中，II导联的幅度都是1mV。
第六章：参数性能说明
本模拟仪的波形类型一共有13种，分别是
|
序号
|
波形类型
|
简介
|
|
1、
|
模拟血氧
|
模拟人体的血氧饱和度
|
|
2、
|
心电波形
|
两种不同的模拟人体的心电波形
|
|
3、
|
尖角波形
|
用于检测心率准确度及心率范围的波形
|
|
4、
|
校准波形
|
用于校准心电设备幅度的标准幅度信号
|
|
5、
|
心率不齐
|
MIT数据库中的四种心率不齐波形，用于检测心电类设备心率性能
|
|
6、
|
方波
|
用于检测心电设备的曲线扫描速度及时间常数性能
|
|
7、
|
正弦波
|
用于检测幅频特性等相关性能
|
|
8、
|
呼吸波
|
检测具有呼吸功能的心电设备中的呼吸参数性能
|
|
9、
|
三角波形
|
可改变底部宽度的三角波形，用于检测对不同宽度的R波识别率
|
|
10、
|
同步起搏
|
检测心电设备对起搏信号的抑制及识别
|
|
11、
|
QRST波形
|
用于模拟仪人体的QRST波形，检测T波R波等相关性能
|
|
12、
|
起搏脉冲
|
检测心电设备对起搏信号的抑制
|
|
13、
|
叠加信号
|
对叠加35Hz，50Hz，60Hz正弦波信号的心电信号的干扰抑制
|
波形类型参数列表说明
|
波形类型
|
项目
|
参数
|
|
模拟血氧
|
血氧值
|
血氧值范围：60% – 98%
|
|
脉率值
|
脉率范围：30bpm – 240bpm
|
|
脉搏强度
|
幅度范围：1% – 20%
|
|
曲线类型
|
4种曲线：BCI，NELLCOR，迈瑞曲线，MASIMO曲线。
|
|
波形类型
|
项目
|
参数
|
|
心电波形
|
普通心电
|
心率范围：20 bpm-100 bpm
|
|
窦性心电
|
心率范围：20 bpm-100 bpm
|
|
波形类型
|
项目
|
参数
|
|
尖角波形
|
心率
|
心率范围：20 bpm-400 bpm
|
|
幅度
|
幅度范围：0.1mV-4mV
|
|
方向
|
上、下两个方向
|
|
波形类型
|
项目
|
参数
|
|
校准波形
|
心率
|
心率范围：20 bpm-120 bpm
|
|
幅度
|
幅度范围：0.1mV-4mV
|
|
宽度
|
宽度范围：40 ms-150 ms
|
|
波形类型
|
项目
|
参数
|
|
心率不齐
|
二联率
|
心率数值：80 bpm 或者40 bpm
|
|
慢二联率
|
心率数值：60 bpm 或者30 bpm
|
|
快二联率
|
心率数值：120 bpm
|
|
双向收缩
|
心率数值：90 bpm或者45 bpm
|
|
波形类型
|
项目
|
参数
|
|
方波
|
频率
|
频率范围：0.1 Hz- 5 Hz
|
|
幅度
|
幅度范围：0.1mV-4mV
|
|
波形类型
|
项目
|
参数
|
|
正弦波形
|
频率
|
频率范围：1 Hz-150 Hz
|
|
幅度
|
幅度范围：0.1mV-4mV
|
|
偏置电压
|
电压范围：10 mV-500 mV
|
|
波形类型
|
项目
|
参数
|
|
呼吸波形
|
呼吸率
|
心率范围：5 rbpm-120 rbpm
|
|
幅度
|
幅度范围：10-50
|
|
窒息时间
|
时间范围：0 秒-120 秒
|
|
波形类型
|
项目
|
参数
|
|
三角波形
|
心率
|
心率范围：30 bpm-200 bpm
|
|
宽度
|
宽度范围：10 ms – 200 ms
|
|
幅度
|
幅度范围：0.1mV-4mV
|
|
方向
|
正向、反向
|
|
波形类型
|
项目
|
参数
|
|
同步起搏
|
心率
|
心率范围：30 bpm-200 bpm
|
|
脉冲宽度
|
宽度范围：0.1 ms – 2 ms
|
|
脉冲幅度
|
幅度范围：0.1mV-4mV
|
|
脉冲方向
|
正向、反向
|
|
波形类型
|
项目
|
参数
|
|
QRST波
|
T波幅度
|
幅度范围：0 mV-1.2 mV
|
|
R波幅度
|
幅度范围：0.1mV-4mV
|
|
R波心率
|
心率范围：10 bpm-200 bpm
|
|
R波宽度
|
宽度范围：10 ms – 120 ms
|
|
波形类型
|
项目
|
参数
|
|
起搏脉冲
|
脉冲心率
|
心率范围：20 bpm-300 bpm
|
|
脉冲宽度
|
宽度范围：0.1 ms – 2 ms
|
|
脉冲幅度
|
幅度范围：0.1mV-4mV
|
|
脉冲方向
|
正向、反向
|
|
波形类型
|
项目
|
参数
|
|
叠加波形
|
心率
|
心率数值 80 bpm
|
|
频率
|
叠加波形频率范围：30 Hz – 60 Hz
|
|
幅度
|
叠加波形幅度范围：0.05mV-1mV
|
|
波形类型
|
项目
|
参数
|
|
异常波形
|
异常波的波形类型
|
粗糙型心房颤动
|
|
精细型心房颤动
|
|
心房扑动
|
|
窦性心律不齐
|
|
心跳丢失
|
|
房性心动过速
|
|
结性心律
|
|
室上性心动过速
|
|
房性期前收缩
|
|
结性期前收缩
|
|
室性期前收缩1
|
|
室性期前收缩2
|
|
室性期前收缩3
|
|
室性期前收缩4
|
|
室性期前收缩5
|
|
室性期前收缩6
|
|
多病灶期前收缩
|
|
5 室性期前收缩
|
|
11 室性期前收缩
|
|
24 室性期前收缩
|
|
频繁多病灶收缩
|
|
室早二联率
|
|
室早三联律
|
|
成对室性收缩
|
|
5个室性收缩
|
|
11个室性收缩
|
|
室性心动过速
|
|
粗糙型心室颤动
|
|
精细型心室颤动
|
|
停博
|
|
一级心传导阻滞
|
|
二级心传导阻滞
|
|
三级心传导阻滞
|
|
右束枝传导阻滞
|
|
左束枝传导阻滞
|
|
呼吸性心律不齐
|
|
窦性心动过缓
|
|
周期
|
时间范围：10秒 – 60 秒
|
|
波形类型
|
项目
|
参数
|
|
菜单设置
|
默认波形
|
可以选择波形类型中的任一波形作为开机默认波形
|
|
语言选择
|
软件语言选择中英文
|
|
自动关机
|
设置无按键操作时的自动关机时间，单位为小时
|
|
显示帮助
|
开机后的按键帮助是否显示
|
|
保存设置
|
更改软件设置后是否保存设置，以备下次开机使用
|
|
出厂设置
|
恢复出厂默认的厂家设置
|
第四章：波形详细介绍及检测内容
1、模拟血氧：
血氧数值分别是：98%、90%、85%、80%，75%、70%、65%、60% ；
默认数值：98%；
脉率数值的范围：30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、180bpm、240bpm；
默认数值：80bpm；
脉搏信号的幅度：1%，2%，4%，5%，10%，20%。
默认数值：5%
波形数据曲线选择：BCI 曲线
NELLCOR
迈瑞曲线
MASIMO曲线
